Imanes de NDfeB (imanes permanentes sinterizados de neodimio, hierro y boro) son los imanes permanentes más potentes desponibles comercialmente en el mundo. , con productos energéticos que van desde 35 MGOe (N35) hasta 52 MGOe (N52) y más. Son el material fundamental para los motores eléctricos modernos, la automatización industrial, los dispositivos médicos, los sistemas de energía renovable y la electrónica de consumo. Ya sea que se abastezca de un fabricante de imanes de neodimio Para la producción de motores de gran volumen o necesita imanes NdFeB personalizados para un instrumento de precisión, comprender para qué se utilizan los imanes NdFeB es la base para seleccionar el material y el grado correctos.
Ningbo Tujin Magnetic Industry co., Ltd. es un profesional Fabricante de imanes NdFeB y fábrica de imanes de tierras raras Especializada en imanes de motor de alto rendimiento y alta temperatura y formas personalizadas de precisión para aplicaciones globales exigentes. Esta guía cubre el alcance completo de las aplicaciones, grados, composiciones, recubrimientos y consideraciones de diseño de los imanes NdFeB.
El término NdFeB significa neodimio (Nd), hierro (Fe) y boro (B), los tres componentes principales de la aleación. La fase magnética dominante es Nd2Fe14B, un compuesto intermetálico tetragonal sintetizado por primera vez de forma independiente por General Motors y Sumitomo Special Metals en 1984. Significado del imán NdFeB en la práctica es un imán permanente sinterizado o adherido con el producto energético más alto conocido de cualquier material magnético a temperatura ambiente.
Composición del imán NdFeB en peso es aproximadamente 29-32% neodimio (un elemento de tierras raras), 64-68% hierro y 1% boro, con pequeñas adiciones de disprosio (dy), terbio (tuberculosis), cobalto (Co), aluminio (Al), cobre (Cu) y niobio (Nb) para optimizar la coercitividad, la estabilidad de la temperatura y la microestructura del límite de grano. Imanes NdFeB de alta temperatura contienen niveles elevados de Dy o Tb: adiciones pesadas de tierras raras que mejoran significativamente la resistencia del imán a la desmagnetización a temperaturas de funcionamiento elevadas, lo que los hace esenciales para Imanes NdFeB para motores en vehículos de nuevas energías y propulsores industriales.
| Elemento | Símbolo | Contenido típico | Función primaria |
|---|---|---|---|
| Neodimio | Nd | 29–32% en peso | Formador de fase magnética primaria (Nd2Fe14B) |
| hierro | Fe | 64–68% en peso | Proporciona magnetización de alta saturación. |
| Boro | B | ~1% en peso | Estabiliza la estructura cristalina tetragonal. |
| disprosio | Dy | 0–6% en peso | Aumenta la coercitividad para grados de alta temperatura. |
| terbio | Tb | 0–2% en peso | Adición alternativa de HRE, mayor coercitividad/átomo |
| cobalto | Co | 0–3% en peso | Mejora la temperatura Curie y la resistencia a la corrosión. |
el Grados de imanes NdFeB El sistema clasifica los imanes principalmente por su producto energético máximo (BHmáx), expresado en MGOe (Mega Gauss Oersteds) o kJ/m3. Los grados estándar varían desde N35 a N52 , y los números más altos indican una mayor densidad de energía magnética. Los sufijos de grado (H, SH, UH, EH, AH) indican temperaturas máximas de funcionamiento y niveles de coercitividad progresivamente más altos.
el chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). Los imanes de neodimio N52 ofrecen el producto de mayor energía de cualquier grado de NdFeB sinterizado producido comercialmente, que ofrece hasta 52 MGOe, aproximadamente un 50 por ciento más de energía magnética por unidad de volumen que el N35. Esto hace que los formatos de bloques magnéticos de neodimio N52 sean especialmente valorados en diseños de motores de alto rendimiento con limitaciones de espacio. El sistema de sufijo de temperatura es igualmente crítico para aplicaciones de motores: los imanes estándar de grado N tienen una clasificación de solo 80 grados Celsius, mientras que los grados NUH y NEH soportan de 180 a 200 grados Celsius, una especificación esencial para motores de tracción, servoaccionamientos y motores de compresores para vehículos eléctricos, donde las temperaturas de los devanados pueden superar los 150 grados Celsius. Seleccionar la combinación de grados correcta de producto energético y clase de temperatura es el primer y más importante paso en la especificación personalizada de imanes NdFeB.
el question of ¿Para qué se utilizan los imanes de neodimio? tiene una respuesta amplia que abarca prácticamente todas las industrias con uso intensivo de tecnología. como un fabricante de imanes de tierras raras , Tujin Magnetic Industry suministra imanes de NdFeB a los siguientes sectores primarios:
Imanes NdFeB para motores representan el segmento de aplicaciones más grye y representan aproximadamente entre el 60 y el 65 por ciento del consumo global de NdFeB en valor. En los vehículos eléctricos, imanes permanentes para motores electricos - específicamente motores síncronos de imanes permanentes interiores (IPMSM): permiten densidades de potencia inalcanzables con alternativas de inducción o de campo bobinado. Un motor de tracción EV típico de 150 kW utiliza aproximadamente de 2 a 4 kg de NdFeB sinterizado de alta calidad. Imanes de neodimio de grado motor para aplicaciones de vehículos eléctricos normalmente se requieren grados como 38UH, 40UH o 42SH, que combinan una alta remanencia con suficiente coercitividad para resistir la desmagnetización en temperaturas operativas máximas.
Imanes de motor personalizados para la automatización industrial se incluyen imanes de segmento de arco para rotores de servomotores, imanes de anillo para estatores BLDC (CC sin escobillas) y bloques de alta coercitividad para separadores magnéticos y conjuntos de sujeción. Imanes de tierras raras para motores. en aplicaciones de juntas servo y robóticas exigen tolerancias dimensionales extremadamente estrictas (generalmente ± 0,05 mm en dimensiones críticas) y propiedades magnéticas consistentes en grandes lotes de producción para garantizar características uniformes de ondulación del par.
Los motores de compresores energéticamente eficientes para acondicionadores de aire, motores de lavadoras con inversor y motores de ventiladores de velocidad variable dependen de imanes de neodimio sinterizados para alcanzar sus índices de eficiencia. En el sector del audio, los imanes NdFeB en los altavoces ofrecen una sensibilidad y una respuesta transitoria superiores en comparación con las alternativas de ferrita. Los imanes sensores en codificadores, sensores de posición y cuerpos de acelerador de automóviles son otra aplicación de gran volumen para imanes NdFeB personalizados en geometrías compactas.
Las aplicaciones médicas incluyen micromotores para piezas de mano de implantes dentales, accionamientos de articulaciones de robots quirúrgicos, motores de bombas de insulina y sistemas de dirección de catéteres. Estas aplicaciones exigen los más altos niveles de precisión dimensional, acabado superficial y consistencia magnética entre lotes. como un Proveedor de imanes NdFeB Al atender a clientes médicos, Tujin proporciona documentación completa de inspección y trazabilidad de materiales, incluidos hermano, hcj, BHmax y registros de espesor de recubrimiento para cada lote de producción.
Los generadores de turbinas eólicas de accionamiento directo son una aplicación importante y en crecimiento para los sistemas de gran formato. imanes de tierras raras . Una turbina eólica marina de accionamiento directo de 5 MW puede requerir más de 2.000 kg de NdFeB sinterizado en el rotor de su generador. A medida que las turbinas eólicas alcanzan los 12 MW y más, la demanda de imanes permanentes de alto rendimiento de fábricas de imanes de neodimio con capacidad probada de fabricación de gran formato continúa aumentando.
el horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. Las aplicaciones de vehículos eléctricos y motores juntas representan aproximadamente el 40 por ciento de la demanda total de NdFeB. , lo que refleja la transición acelerada hacia el transporte electrificado y el papel central de los motores de imanes permanentes en la arquitectura del tren motriz de los vehículos eléctricos. La automatización industrial representa el 24 por ciento, un segmento impulsado por la expansión global de la robótica industrial, los sistemas de servoprensa y los equipos CNC de precisión, todos los cuales dependen de imanes de motor de alto torque para brindar la precisión y capacidad de respuesta que requiere la fabricación automatizada. Se espera que la participación del 16 por ciento de la energía eólica crezca sustancialmente hasta 2030 a medida que los diseños de turbinas de accionamiento directo ganen participación de mercado sobre las alternativas con engranajes. Las aplicaciones de dispositivos médicos y de precisión, aunque de menor volumen, se encuentran entre las más exigentes en términos de tolerancia dimensional y uniformidad magnética, lo que las convierte en un foco prioritario para los productores especializados de imanes NdFeB personalizados. La amplitud de este perfil de demanda subraya por qué Imanes de NDfeB manufacturer Las capacidades en todos los grados, formas y recubrimientos son muy importantes para servir a múltiples industrias desde una única plataforma de producción.
como líder imanes de neodimio personalizados Como productor, Tujin Magnetic Industry fabrica una amplia gama de geometrías de imanes para satisfacer los requisitos de circuitos magnéticos de diversos diseños de motores y dispositivos. Las siguientes imágenes de productos ilustran la variedad de formas de precisión disponibles en nuestro Fábrica de imanes NdFeB :

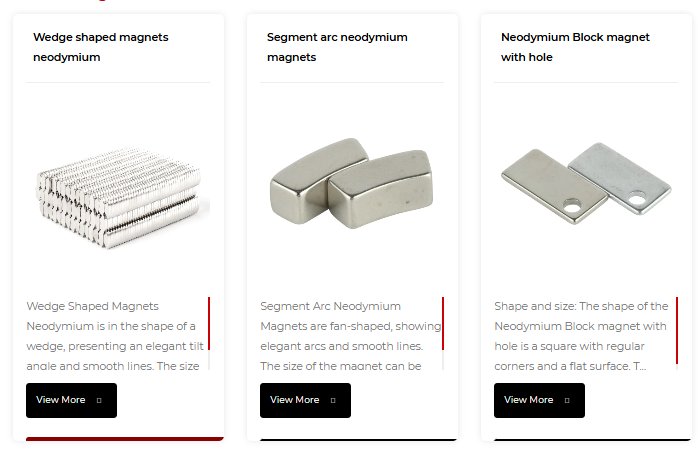

Imanes de neodimio en forma de cuña, imanes de NdFeB de arco segmentado e imanes de bloque con orificio: formas personalizadas de Tujin Magnetic Industry

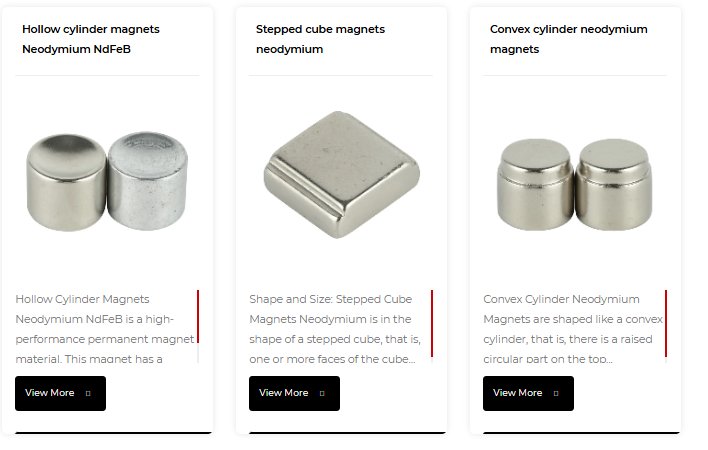

Imanes de NdFeB de cilindro hueco, imanes de neodimio de cubo escalonado e imanes permanentes de cilindro convexo para aplicaciones de motores y dispositivos de precisión

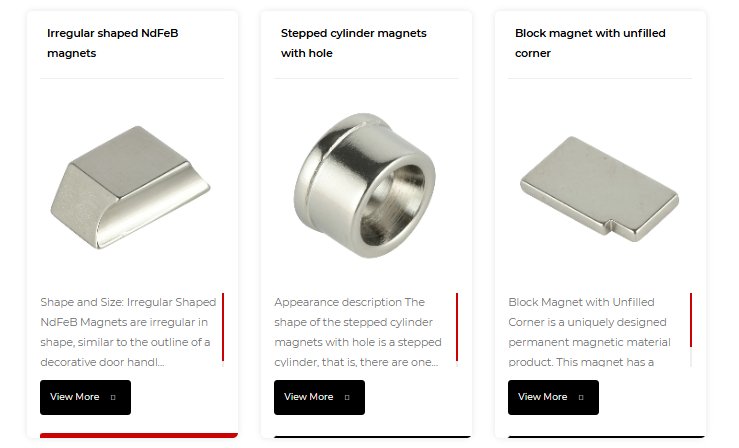

Imanes de NdFeB de forma irregular, imanes cilíndricos escalonados con orificio e imanes de bloque con esquina sin relleno: diseñados según las especificaciones exactas del cliente
Imanes de arco segmentados son la geometría más utilizada para rotores de motores de imanes permanentes interiores y de superficie. El rectificado de precisión garantiza que el radio del arco y las dimensiones angulares se mantengan dentro de ±0,03 mm, lo que es fundamental para una densidad de flujo de entrehierro constante y una ondulación de par baja. Imanes en forma de cuña se utilizan en configuraciones de matriz Halbach y ciertos diseños de motores lineales. Imanes cilíndricos y anulares huecos con magnetización multipolar son comunes en ruedas codificadoras, conjuntos de acoplamiento y motores BLDC compactos. Formas irregulares y escalonadas. (incluidos bloques magnéticos con esquinas sin relleno, cilindros convexos y cilindros escalonados con orificios) se producen según las especificaciones CAD exactas del cliente, lo que permite a los ingenieros de diseño optimizar los circuitos magnéticos sin verse limitados por las geometrías estándar del catálogo.
La temperatura es la variable de rendimiento más crítica para Imanes NdFeB para motores . A diferencia de los imanes de ferrita, que tienen coeficientes de coercitividad de temperatura positivos, los imanes de NdFeB pierden coercitividad a medida que aumenta la temperatura, un fenómeno descrito por los coeficientes de temperatura de Br (normalmente -0,09 a -0,12 % por grado Celsius) y Hcj (normalmente -0,40 a -0,60 % por grado Celsius para los grados estándar). Si la temperatura de funcionamiento excede el punto de inflexión de la curva de desmagnetización, se produce una pérdida de flujo irreversible.
Tujín imanes NdFeB de alta temperatura mantenga un rendimiento magnético confiable en todo el rango operativo de -40 grados Celsius a 200 grados Celsius o más. La tecnología avanzada de difusión de límites de grano (GBD), en la que Dy o Tb se difunde selectivamente en los límites de los granos en lugar de agregarse en masa, permite mejorar la coercitividad con un sacrificio mínimo de remanencia, lo que permite imanes de motor de alto par que superan a los grados convencionales sustituidos por tierras raras pesadas tanto en costo como en rendimiento.
el line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. Los imanes N42 estándar experimentan una desmagnetización irreversible por encima de los 80 grados Celsius , lo que los hace inadecuados para aplicaciones de motores donde las temperaturas del devanado pueden exceder este umbral bajo carga continua. El N42H, con su mayor coercitividad intrínseca lograda mediante la adición controlada de disprosio, extiende el rango utilizable a aproximadamente 120 grados Celsius, adecuado para muchas aplicaciones de servomotores y electrodomésticos industriales. Los imanes N42UH mantienen niveles de flujo útiles de hasta 180 grados Celsius , lo que los convierte en el grado elegido para motores de tracción de vehículos eléctricos, actuadores aeroespaciales y accionamientos industriales de alto ciclo. Cuanto más pronunciado sea el gradiente térmico de la aplicación, más crítico resulta trabajar con un fabricante de imanes de neodimio quien puede proporcionar tanto la especificación de grado correcta como los datos de las pruebas de validación, incluidas las curvas de desmagnetización térmica medidas en lotes de producción reales, para confirmar el rendimiento en el entorno operativo previsto. Tujin proporciona datos completos de caracterización magnética con cada envío de imanes de motor.
Los imanes de NdFeB sinterizados sin recubrimiento son susceptibles a la corrosión debido a la interacción electroquímica entre la fase de Nd2Fe14B y la fase límite de grano rica en neodimio. Sin una protección adecuada de la superficie, la oxidación provoca desconchados, pérdida de flujo magnético y contaminación de los conjuntos circundantes. Recubrimientos avanzados son por lo tanto un diferenciador de calidad crítico para cualquier imanes NdFeB personalizados Fabricante que presta servicios en aplicaciones industriales y de motores.
como un fábrica de imanes de tierras raras Con capacidad de recubrimiento interna completa, Tujin Magnetic Industry selecciona y valida el sistema de recubrimiento óptimo para cada aplicación del cliente, asegurando que el rendimiento de la protección de la superficie se verifique mediante pruebas de corrosión aceleradas antes de que comience la producción en masa.
un completo Hoja de datos del imán NdFeB proporciona los parámetros magnéticos, térmicos y físicos necesarios para caracterizar completamente un imán para el diseño de ingeniería. La siguiente tabla resume los parámetros clave y sus rangos de valores típicos para NdFeB sinterizado:
| Parámetro | Símbolo | Rango típico (N35–N52) | Importancia de la ingeniería |
|---|---|---|---|
| remanencia | Br | 1,17–1,48 toneladas | Densidad de flujo del entrehierro; impulsa directamente el par del motor |
| Coercitividad (intrínseca) | Hcj | 955-2000 kA/m | Resistencia a la desmagnetización; crítico para uso a alta temperatura |
| Producto energético | BHmax | 263–414 kJ/m3 | Fuerza magnética total por unidad de volumen |
| Curie Temperatura | tc | 310–380°C | Límite absoluto de saturación magnética (sin temperatura de funcionamiento) |
| Temperatura. Coef. del hermano | alfa(Br) | -0,09 a -0,12 %/C | Variación de flujo reversible con la temperatura. |
| densidad | rho | 7,4–7,6 g/cm3 | Estimación de masa para cálculos de equilibrio del rotor. |
el radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. NdFeB domina en remanencia, producto energético y coercitividad. — las tres propiedades que determinan cuánto par puede producir un motor por unidad de volumen de imán y qué tan resistente es a la desmagnetización en condiciones de campo adversas. Los imanes de ferrita obtienen la puntuación más alta en resistencia a la corrosión y rentabilidad, lo que los hace apropiados para aplicaciones simples y de baja potencia en entornos benignos, pero su producto energético suele ser de 5 a 8 veces menor que el NdFeB de volumen equivalente, lo que limita gravemente su idoneidad para imanes de motor de alto par . Los imanes de alnico (una aleación de hierro, aluminio, níquel y cobalto) ofrecen una excelente estabilidad de temperatura y se utilizan en sensores especializados e instrumentos analógicos, pero su coercitividad extremadamente baja los hace vulnerables a la desmagnetización en los campos parásitos de los conjuntos de motores, lo que limita su uso como imanes permanentes para motores electricos . Para aplicaciones de motores exigentes, NdFeB de un proveedor calificado fabricante de imanes de tierras raras con una selección de calidad y recubrimiento adecuados es la opción técnicamente superior en la mayoría de las dimensiones clave de rendimiento.
Para fines de importación y exportación, el Código HS del imán de NdFeB normalmente cae bajo SA 8505.11 — imanes permanentes de metal: dentro de la clasificación más amplia del Sistema Armonizado para electroimanes e imanes permanentes (capítulo 85). Compradores que se abastecen de un Fábrica de imanes NdFeB en China deben confirmar el código HS específico de 10 dígitos aplicable en su jurisdicción, ya que las subclasificaciones varían entre la Nomenclatura Combinada de la UE, la Lista HTS de EE. UU. y otros sistemas arancelarios nacionales. Tujin Magnetic Industry proporciona soporte completo de documentación aduanera, incluidos certificados de país de origen, declaraciones de composición de materiales y declaraciones de cumplimiento de REACH/RoHS.
Reciclaje de imanes NdFeB es un tema cada vez más importante a medida que crece la demanda global de elementos de tierras raras y la resiliencia de la cadena de suministro se convierte en una prioridad estratégica. La chatarra sinterizada de NdFeB, incluidos los recortes de producción, las piezas rechazadas y los imanes de motores al final de su vida útil, se puede reprocesar mediante rutas hidrometalúrgicas o de reciclaje directo para recuperar neodimio, disprosio y otros elementos valiosos. La Ley Europea de Materias Primas Críticas y políticas equivalentes en EE. UU. y Japón están estableciendo objetivos de contenido reciclado para imanes de tierras raras en vehículos eléctricos y turbinas eólicas, creando un incentivo regulatorio significativo para las cadenas de suministro de reciclaje de circuito cerrado.
Ningbo Tujin Magnetic Industry co., Ltd. es un profesional Fabricante de imanes NdFeB y fábrica de imanes de tierras raras Especializada en la fabricación y venta de imanes sinterizados de neodimio-hierro-boro de alto rendimiento. Con años de profunda experiencia en materiales magnéticos, Tujin se destaca en brindar imanes de motor resistentes a altas temperaturas y customized magnetic solutions with superior precision and stability.
como un recognized proveedor de imanes de neodimio Además de marcas líderes a nivel mundial, Tujin presta servicios a una amplia gama de industrias, incluidos vehículos de nueva energía, automatización industrial, electrodomésticos, dispositivos médicos de precisión y equipos de energía. Ventajas principales del producto incluyen tecnología avanzada de imán de motor de alta temperatura que funciona desde -40 grados Celsius hasta 200 grados Celsius y más; capacidad integral de formas personalizadas que abarca discos, bloques, segmentos de arco, anillos, varillas, cuñas y geometrías irregulares complejas; y sistemas de recubrimiento premium que incluyen Ni-Cu-Ni, epoxi, zinc y parileno.
Reconocido por la calidad excepcional de sus productos, sus rápidos plazos de entrega y su alta flexibilidad de producción, Tujin se ha convertido en un socio confiable a largo plazo para empresas líderes en múltiples industrias en todo el mundo. Si necesita estándar N35 a N52 magnets En formas de catálogo o imanes NdFeB totalmente personalizados diseñados según especificaciones de dibujo precisas, Tujin ofrece profesionalismo, eficiencia y confiabilidad para potenciar sus productos con un rendimiento magnético superior.
