¿Cómo elegir el imán de NdFeB adecuado para su aplicación?

La elección del imán de NdFeB (neodimio hierro boro) adecuado se reduce a cinco factores fundamentales: grado (fuerza magnética), temperatura máxima de funcionamiento, tipo de recubrimiento, forma y dimensiones, y dirección de magnetización . Obtenga estos cinco parámetros correctamente y el imán funcionará de manera confiable en su aplicación durante años. Omita incluso uno y corre el riesgo de desmagnetización, falla por corrosión o desajuste mecánico. Esta guía lo guiará sistemáticamente a través de cada decisión.

Comprenda el sistema de calificaciones antes que nada

Imanes de NdFeB se clasifican por grado, expresado como un número seguido de una o dos letras, por ejemplo, N35, N42, N52 o N35SH. El número indica el Producto energético máximo en MGOe (Megagauss-Oersteds) , que es una medida directa de la densidad de energía magnética. Las letras indican la clase de rendimiento térmico del imán.

A continuación se muestra un desglose de los grados comunes y sus productos energéticos típicos:

Una regla práctica: no elijas automáticamente el grado más alto . Los grados más altos son más difíciles de mecanizar, más frágiles y pueden tener menor coercitividad, lo que significa que se desmagnetizan más fácilmente a temperaturas elevadas. Haga coincidir el grado con la intensidad de campo real requerida en su diseño.

Haga coincidir la clasificación de temperatura con su entorno operativo

La temperatura es la especificación que más comúnmente se pasa por alto al seleccionar Imanes de NdFeB . Los imanes estándar de grado N (sin sufijo) tienen una temperatura de funcionamiento máxima de solo 80°C . Exponerlos a temperaturas más altas provoca una desmagnetización irreversible, una falla que no se puede corregir sin remagnetizar.

El sufijo de letras en el grado indica la clase de coercitividad de alta temperatura:

• Sin sufijo (por ejemplo, N42): Temperatura máxima de funcionamiento 80°C
• M (por ejemplo, N42M): Hasta 100°C
• H (por ejemplo, N42H): Hasta 120°C
• SH (por ejemplo, N38SH): Hasta 150°C
• UH (p. ej., N35UH): Hasta 180°C
• EH (p. ej., N33EH): Hasta 200°C
• AH (por ejemplo, N30AH): Hasta 220°C

Por ejemplo, el motor de tracción de un vehículo eléctrico puede sufrir temperaturas de 120 a 150 °C dentro del conjunto del rotor. En este caso, un grado N42H o N38SH es la selección adecuada. El uso de un N42 estándar resultaría en pérdidas de campo dentro del primer ciclo operativo a temperaturas elevadas.

También tenga en cuenta el imán. coeficiente de temperatura de remanencia , que normalmente es de −0,11% a −0,12% por °C para NdFeB. Un imán con capacidad nominal de 1,30 T a 20 °C producirá aproximadamente 1,17 T a 120 °C, una reducción del 10 % que debe tenerse en cuenta en el diseño del circuito magnético.

Seleccione el revestimiento correcto para su entorno

Imanes de NdFeB son muy susceptibles a la corrosión. La aleación base contiene hierro y elementos de tierras raras que se oxidarán rápidamente en ambientes húmedos o químicamente agresivos sin una capa protectora. Elegir el recubrimiento incorrecto es una de las principales causas de falla prematura del imán en el campo.

Opciones de recubrimiento comunes y sus características

Tenga en cuenta que el espesor del recubrimiento afecta directamente las tolerancias dimensionales. Si su diseño tiene espacios libres reducidos (por ejemplo, una ranura de rotor con una tolerancia de 0,1 mm), se debe tener en cuenta la capa de níquel de 20 μm en las dimensiones mecanizadas del imán.

Defina la forma y las dimensiones según su circuito magnético

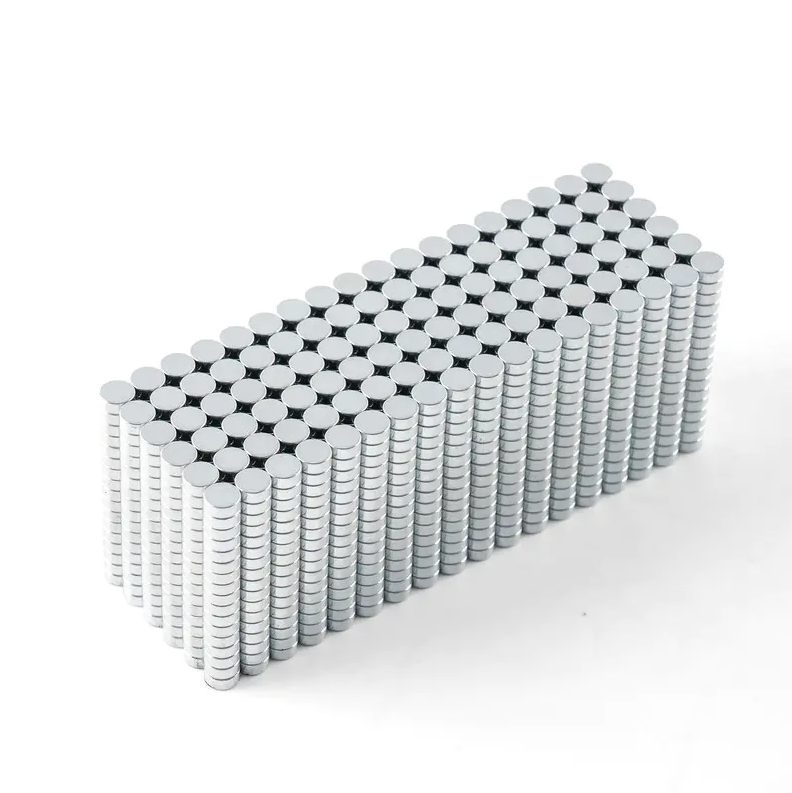

Imanes de NdFeB Se fabrican en una amplia gama de formas estándar: bloques, discos, anillos, arcos, varillas y perfiles personalizados. La forma que elija debe adaptarse a la geometría de su circuito magnético, no al revés.

Las consideraciones dimensionales clave incluyen:

• Relación longitud-diámetro (L/D) para imanes cilíndricos: Generalmente se prefiere una relación L/D superior a 0,7 para evitar la autodesmagnetización por el factor de forma.
• Imanes de arco para motores: El radio interior y exterior, el ángulo del arco (por ejemplo, 45°, 60°, 90°) y el espesor afectan la densidad de flujo en el entrehierro. Incluso una desviación de 1° en el ángulo del arco puede cambiar la forma de onda contraEMF en un motor BLDC.
• Imanes anulares para máquinas de flujo axial: La uniformidad del espesor de la pared de ±0,05 mm suele ser fundamental para un rendimiento equilibrado.
• Grados de tolerancia: Las tolerancias estándar suelen ser de ±0,1 mm para NdFeB sinterizado. El rectificado de precisión puede alcanzar ±0,02 mm pero aumenta el costo y el tiempo de entrega.

Para sujetar imanes utilizados en fijaciones o pestillos, la fuerza de tracción depende en gran medida del entrehierro. Un imán de disco con una fuerza de tracción de 10 kg con un espacio de 0 mm producirá menos de 1 kg con un espacio de aire de 3 mm, una caída de factor diez debido únicamente a la reluctancia del entrehierro.

Especifique la dirección de magnetización para su ensamblaje

Imanes de NdFeB pueden magnetizarse en diferentes direcciones en relación con su geometría. Las opciones más comunes son axial (a través del espesor), diametral (a través del diámetro) y radial (desde el centro hacia afuera). Si especifica la dirección de magnetización incorrecta, el imán no podrá usarse en su ensamblaje, incluso si todos los demás parámetros son correctos.

• Magnetización axial: Estándar para la mayoría de los imanes de disco y bloque. Los polos norte y sur están en las caras planas.
• Magnetización diametral: Común para varillas cilíndricas utilizadas en sensores y actuadores lineales. Los polos están en lados opuestos del cilindro.
• Magnetización radial: Se utiliza en anillos magnéticos para motores de CC y determinadas configuraciones de altavoces. Requiere accesorios de magnetización especializados y es más complejo de fabricar.
• Magnetización multipolar: Aplicado a anillos o arcos en motores paso a paso y aplicaciones de codificador. Un solo anillo puede tener 8, 16 o incluso 32 polos con regiones alternas de norte a sur.

Confirme siempre la dirección de magnetización con un medidor de Gauss o una sonda Hall antes de integrar imanes en un conjunto, especialmente en configuraciones multipolares donde los errores de polaridad pueden causar un desequilibrio del rotor.

Tenga en cuenta las propiedades mecánicas y las restricciones de manipulación

Los imanes de NdFeB son materiales sinterizados similares a la cerámica. ellos son duro pero quebradizo , con una resistencia a la compresión de aproximadamente 1.050 MPa pero una resistencia a la flexión de sólo 250 MPa. Esto significa que pueden resistir bien la compresión, pero se agrietarán o astillarán al doblarse, impactarse o tensarse.

Requisitos prácticos de manipulación para planificar:

• Los imanes grandes (más de 50 mm en cualquier dimensión) requieren accesorios o espaciadores durante el montaje para evitar la atracción incontrolada y la fractura por impacto.
• Imanes de NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• La unión adhesiva es común para el montaje; sin embargo, el adhesivo debe estar clasificado para la temperatura de funcionamiento y la expansión térmica diferencial entre el imán (coeficiente ~5 × 10⁻⁶/°C) y la carcasa de acero (~11 × 10⁻⁶/°C).
• Los marcapasos, las tarjetas de crédito y los relojes mecánicos deben mantenerse a una distancia mínima de 10 a 15 cm durante la manipulación de imanes de alta calidad.

Utilice un marco de decisión para converger en la especificación correcta

Al abastecerse Imanes de NdFeB Para una nueva aplicación, resolver estas preguntas en orden eliminará sistemáticamente las opciones inadecuadas:

1. ¿Cuál es la temperatura máxima que alcanzará el imán en servicio? → Esto determina el sufijo de grado (sin sufijo, M, H, SH, UH, EH o AH).
2. ¿Qué densidad de flujo o fuerza de atracción se requiere en el punto de trabajo? → Esto determina el producto energético mínimo y, por tanto, el grado numérico (p. ej., N35 frente a N48).
3. ¿Cuál es la exposición ambiental? → Esto determina el recubrimiento (Ni para interiores secos, epoxi o Paryleno para ambientes húmedos o químicos).
4. ¿Qué forma y dirección de magnetización requiere el circuito magnético? → Esto determina la geometría y la orientación.
5. ¿Cuáles son las tolerancias dimensionales requeridas? → Esto determina si son suficientes las tolerancias de sinterización estándar o si es necesario un rectificado de precisión.
6. ¿Qué cantidad se necesita y con qué frecuencia de entrega? → Esto influye en si los tamaños de catálogo estándar o las herramientas personalizadas son más prácticos.

Se recomienda encarecidamente ejecutar una simulación magnética de elementos finitos (FEM) utilizando los datos reales de la curva B-H para el grado seleccionado (no suposiciones simplificadas) antes de finalizar la especificación para cualquier aplicación de gran volumen o de seguridad crítica.

Verifique la calidad mediante pruebas estandarizadas

Una vez que haya identificado una especificación objetivo, solicite informes de pruebas de materiales certificados (CMTR) o datos de pruebas de terceros que confirmen los siguientes parámetros para cada lote de producción:

• Remanencia (Br) — verificado mediante un flujómetro calibrado, no solo una lectura de Gauss de superficie
• Coercitividad (Hcb y Hcj) — la coercitividad intrínseca Hcj es especialmente crítica para los grados de alta temperatura
• Producto energético máximo (BHmax) — debe estar dentro de la ventana de calificación declarada
• Resultados de la prueba de niebla salina — ASTM B117 o equivalente, que coincida con la especificación del recubrimiento
• Informe de inspección dimensional — dimensiones críticas verificadas frente a tolerancias de dibujo mediante CMM o medición óptica

La consistencia entre lotes es un desafío conocido en la producción de NdFeB sinterizado. Las propiedades magnéticas pueden variar entre ±3 y 5% entre lotes de hornos, lo cual es significativo en aplicaciones de precisión. Especificar los criterios de inspección entrante en su orden de compra, no simplemente confiar en la autocertificación del proveedor, es un paso práctico que previene fallas de ensamblaje posteriores.
