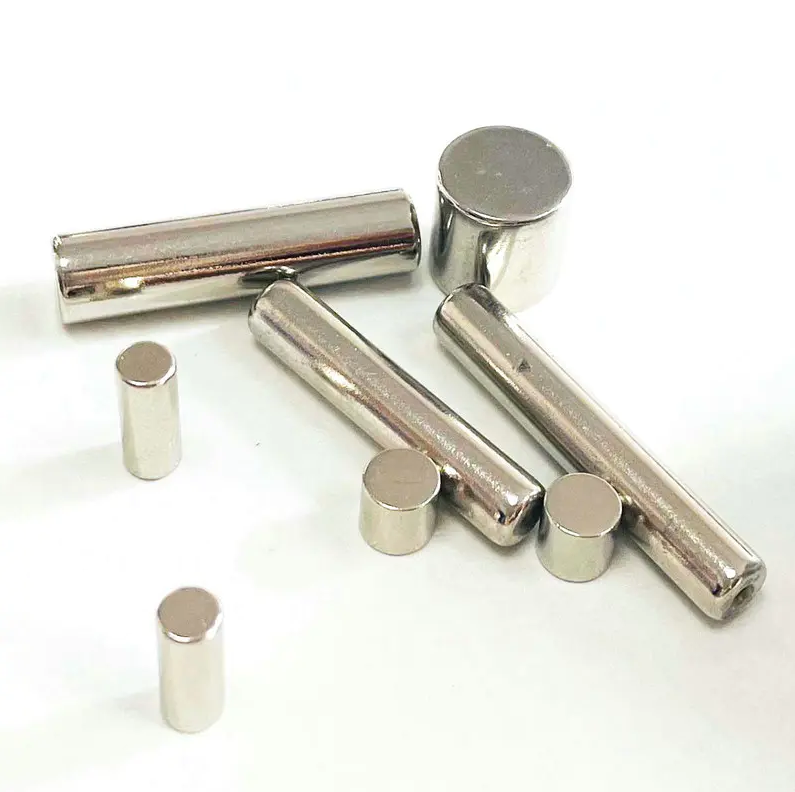

Imanes cilíndricos de neodimio: ¿por qué son tan fuertes?

Imanes cilíndricos de neodimio son excepcionalmente fuertes porque están hechos de una aleación de neodimio-hierro-boro (NdFeB). El material magnético permanente más potente jamás descubierto. . Su geometría cilíndrica concentra el flujo magnético a lo largo de un solo eje y su alta coercitividad garantiza que el campo permanezca estable incluso bajo tensión mecánica o fuerzas magnéticas opuestas. En resumen, tanto el material como la forma trabajan juntos para producir una fuerza magnética mucho más allá de la que pueden lograr los imanes tradicionales de ferrita o alnico.

La estructura cristalina de NdFeB: donde comienza la fuerza

La base de un imán cilíndrico de neodimio El poder de esta sustancia reside en su estructura atómica. Los imanes de NdFeB están construidos alrededor de una red cristalina tetragonal (Nd₂Fe₁₄B), en la que Los átomos de hierro proporcionan el momento magnético primario. mientras que los átomos de neodimio crean una anisotropía magnetocristalina masiva, lo que significa que los electrones prefieren alinearse a lo largo de un eje específico.

Esta anisotropía es el diferenciador clave. Hace que sea energéticamente muy difícil alejar los dominios magnéticos de su dirección preferida, lo que se traduce directamente en una alta coercitividad (resistencia a la desmagnetización). Los átomos de boro estabilizan la red cristalina, evitando el colapso estructural bajo tensión térmica o mecánica.

En comparación, los imanes de ferrita comunes tienen una anisotropía mucho menor, razón por la cual un pequeño cilindro de neodimio puede superar fácilmente a un bloque de ferrita muchas veces su tamaño.

Propiedades magnéticas clave: los números detrás del poder

Tres propiedades mensurables definen el rendimiento de un imán. Imanes cilíndricos de neodimio liderar en los tres:

El producto energético (BHmax) es la cifra más reveladora: mide cuánta energía magnética utilizable se almacena por unidad de volumen. Los imanes de neodimio de grado N52 alcanzan hasta 440 kJ/m³ , más de diez veces mayor que el de un imán de ferrita típico. Por este motivo, los cilindros de neodimio pueden generar fuertes fuerzas de sujeción a partir de un cuerpo muy compacto.

Cómo la forma del cilindro amplifica el rendimiento

La forma no es un factor pasivo: determina activamente cómo se dirige y concentra el flujo magnético. La forma cilíndrica ofrece ventajas geométricas específicas:

Concentración de flujo axial

Cuando un imán cilíndrico se magnetiza axialmente (a través de sus caras planas), todo el flujo sale por una cara circular y regresa por la otra. Esto crea un campo de alta densidad muy enfocado en cada polo. Un cilindro con un relación diámetro-longitud cercana a 1:1 tiende a maximizar la intensidad del campo en los polos para un volumen dado de material.

Factor de desmagnetización reducido

Todos los imanes generan un campo desmagnetizador interno que actúa en contra de su propia magnetización. Los cilindros alargados (donde la altura supera significativamente el diámetro) tienen un factor de desmagnetización más bajo a lo largo de la dirección axial. Esto significa que una mayor parte de la energía magnética inherente del imán contribuye al campo externo en lugar de desperdiciarse luchando contra la oposición interna.

Opción de magnetización radial

Imanes cilíndricos También se puede magnetizar radialmente, con el polo norte en la superficie exterior curva y el polo sur en el centro (o viceversa). Esta configuración se usa ampliamente en motores eléctricos y sensores donde se requiere un campo radial uniforme y giratorio. La simetría circular del cilindro es especialmente adecuada para esta aplicación.

Proceso de fabricación: cómo la aleación en bruto se convierte en un imán de alto rendimiento

La fuerza de un imán cilíndrico de neodimio terminado no es automática; depende de un proceso de fabricación estrictamente controlado:

1. Fundición y fundición de aleaciones — El neodimio, el hierro y el boro se funden juntos y se moldean en lingotes o se moldean en láminas en finas escamas para crear una microestructura uniforme.
2. Molienda hasta obtener un polvo fino — La aleación se pulveriza hasta obtener un tamaño de partícula de entre 3 y 5 micrómetros. Idealmente, cada partícula es un dominio magnético único, lo cual es esencial para lograr la máxima coercitividad.
3. Alineación en un campo magnético. — El polvo se presiona para darle forma mientras un potente campo externo alinea todos los ejes del cristal en la misma dirección. Este paso es fundamental: los granos desalineados reducen directamente la fuerza final del imán.
4. Sinterización — El compacto prensado se calienta a unos 1.000-1.100°C, fusionando las partículas en un cuerpo denso y sólido sin fundirlas. Un tratamiento térmico posterior a la sinterización optimiza la química de los límites de grano.
5. Mecanizado y recubrimiento — El NdFeB sinterizado es frágil y propenso a la corrosión. Los cilindros se cortan a dimensiones precisas y luego se recubren (más comúnmente con níquel-cobre-níquel o zinc) para protegerlos contra la oxidación.
6. Magnetización final — El cilindro terminado se coloca en un magnetizador pulsado que satura el material aplicando un campo más fuerte que el umbral de coercitividad, bloqueando los dominios en una alineación permanente.

Cada paso afecta a la nota final. La diferencia entre un imán N35 y un N52 proviene en gran medida de la pureza del polvo, la precisión de la alineación y las condiciones de sinterización, no de materiales fundamentalmente diferentes.

Sistema de calificaciones: lo que realmente significa N35 a N52

Los imanes de neodimio se venden en grados estandarizados. El número que sigue a "N" se refiere directamente al producto energético máximo en megagauss-oersteds (MGOe):

• N35 — Producto energético de ~35 MGOe (≈ 279 kJ/m³). Grado básico, ampliamente disponible y rentable.
• N42 — Producto energético de ~42 MGOe (≈ 334 kJ/m³). Un equilibrio popular entre fuerza y ​​disponibilidad.
• N52 — Producto energético de ~52 MGOe (≈ 414 kJ/m³). El grado más alto disponible comercialmente, que requiere una aleación extremadamente pura y un procesamiento preciso.

Los sufijos de letras adicionales indican resistencia a la temperatura: los grados "N" simples tienen una clasificación de 80 °C, mientras que los grados "M", "H", "SH", "UH" y "EH" toleran hasta 200 °C. Se logra una mayor resistencia a la temperatura agregando disprosio o terbio, lo que aumenta la coercitividad a costa de un producto energético ligeramente reducido.

Fortaleza del mundo real: ejemplos prácticos

Las propiedades magnéticas abstractas adquieren significado cuando se traducen en fuerzas de retención reales. Los siguientes ejemplos ilustran lo que pueden hacer los imanes cilíndricos de neodimio en tamaños comerciales típicos:

Tenga en cuenta que estas fuerzas de tracción se miden en condiciones ideales (superficie de acero plana y limpia, contacto total). Incluso un pequeño espacio de aire reduce drásticamente la fuerza efectiva. un espacio de 1 mm puede reducir la fuerza de tracción en un 50 % o más dependiendo del tamaño y grado del imán.

Limitaciones que afectan la fuerza en el mundo real

A pesar de su rendimiento excepcional, los imanes cilíndricos de neodimio tienen límites físicos bien definidos que los ingenieros y usuarios deben tener en cuenta:

Sensibilidad a la temperatura

Los imanes de neodimio estándar de grado N comienzan a perder magnetización de manera reversible por encima de los 80 °C aproximadamente. Si se calienta más allá del Temperatura de Curie de 310 a 340 °C , están permanentemente desmagnetizados. Por el contrario, los imanes de alnico siguen funcionando hasta 550°C. Para aplicaciones de alta temperatura, se requieren variantes de mayor grado con adiciones de disprosio.

Fragilidad y fragilidad

El NdFeB sinterizado tiene una microestructura similar a la cerámica. Los imanes cilíndricos pueden agrietarse o romperse si se juntan repentinamente o se caen sobre superficies duras. Esto no es una debilidad en sus propiedades magnéticas, sino una limitación mecánica del proceso de sinterización que debe gestionarse con un manejo y montaje adecuados.

Corrosión sin recubrimiento

El NdFeB sin recubrimiento se oxida rápidamente en ambientes húmedos, formando una superficie polvorienta que degrada tanto la integridad estructural como el rendimiento magnético. Los recubrimientos de níquel o zinc aplicados durante la fabricación son funcionales, no meramente cosméticos: el daño al recubrimiento puede iniciar una corrosión que debilita progresivamente el imán.

Por qué los imanes cilíndricos de neodimio superan a otras formas en muchos usos

En comparación con los imanes de disco (relación altura-diámetro muy baja), los imanes de bloque o los imanes anulares, los cilindros ofrecen una práctica combinación de ventajas:

• Geometría de campo predecible — La simetría axial simplifica los cálculos del campo magnético, lo que resulta valioso para el diseño de ingeniería.
• Caras polares fuertes — Los extremos circulares planos concentran bien el flujo, lo que produce una alta intensidad de campo superficial útil para detección y sujeción.
• Relaciones de aspecto versátiles — Al cambiar la relación longitud-diámetro, se puede optimizar el mismo material para diferentes perfiles de campo: los cilindros cortos producen un campo amplio y poco profundo, mientras que los cilindros largos producen un campo más estrecho y profundo.
• Compatibilidad con sistemas rotacionales — Los cilindros encajan naturalmente en orificios, carcasas y rotores, lo que los convierte en un factor de forma estándar en motores, actuadores y codificadores.

Los imanes de disco, si bien son similares, tienen un factor de desmagnetización más alto debido a su gran área frontal en relación con su espesor, lo que los hace algo menos eficientes por unidad de volumen de material. Para aplicaciones donde tanto la fuerza de tracción como la longitud compacta son importantes, la geometría del cilindro suele ser la opción óptima.
